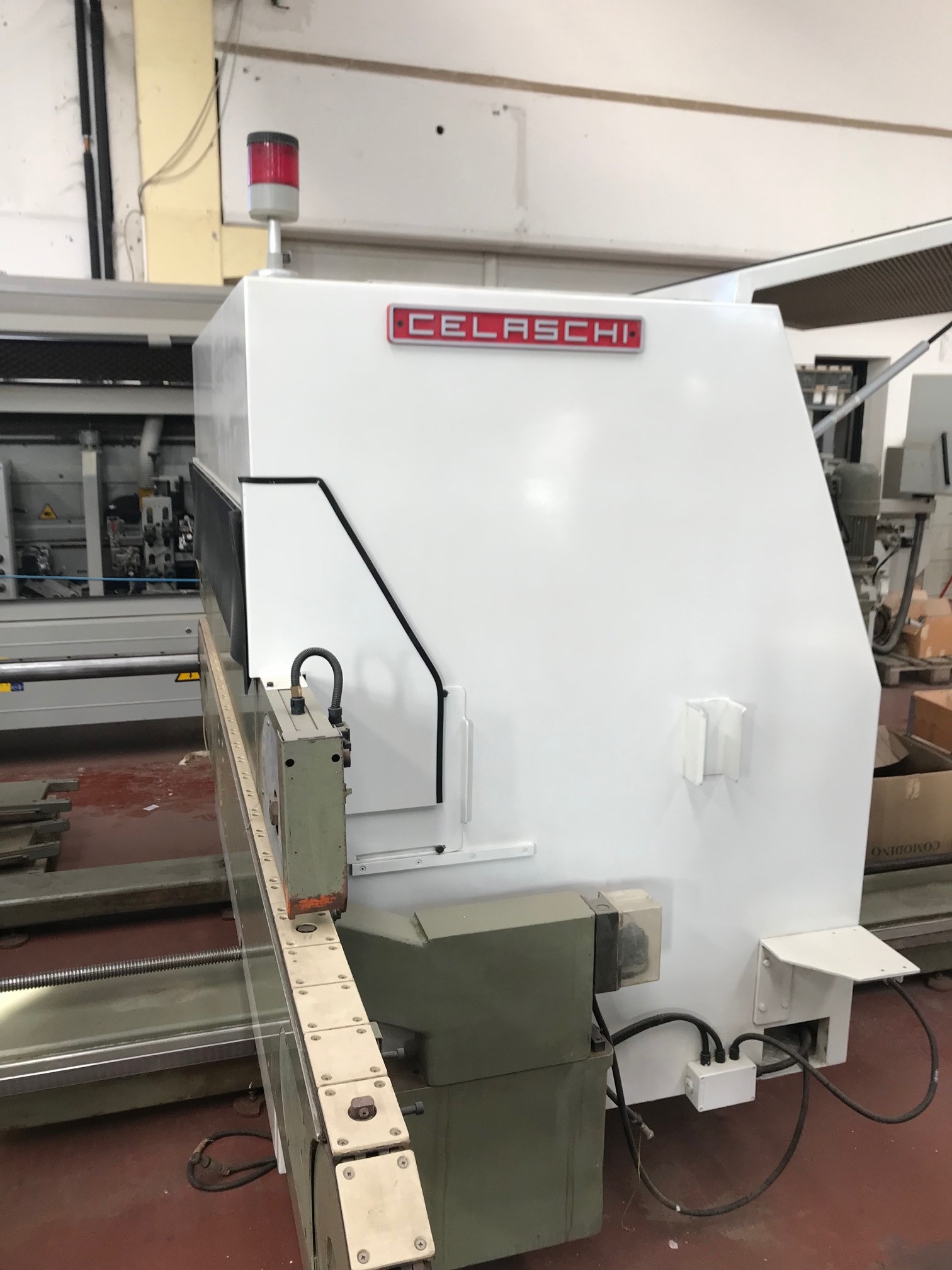

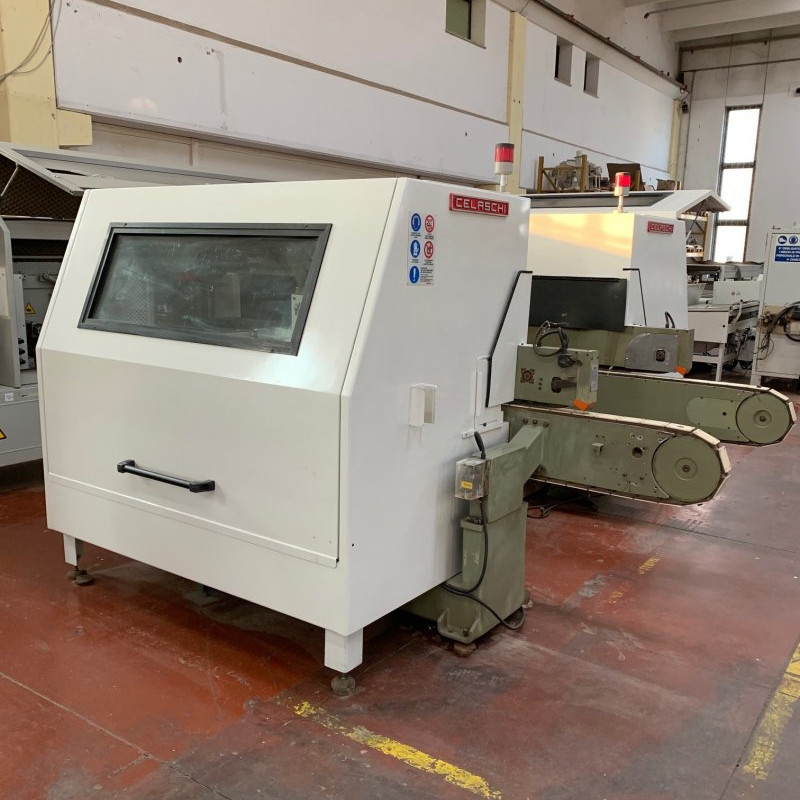

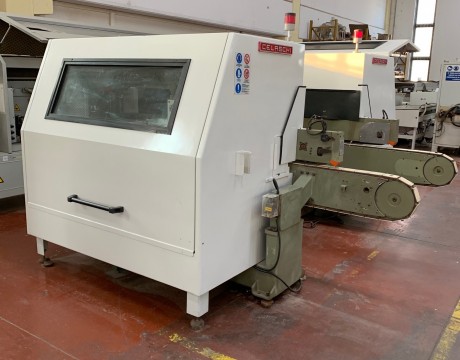

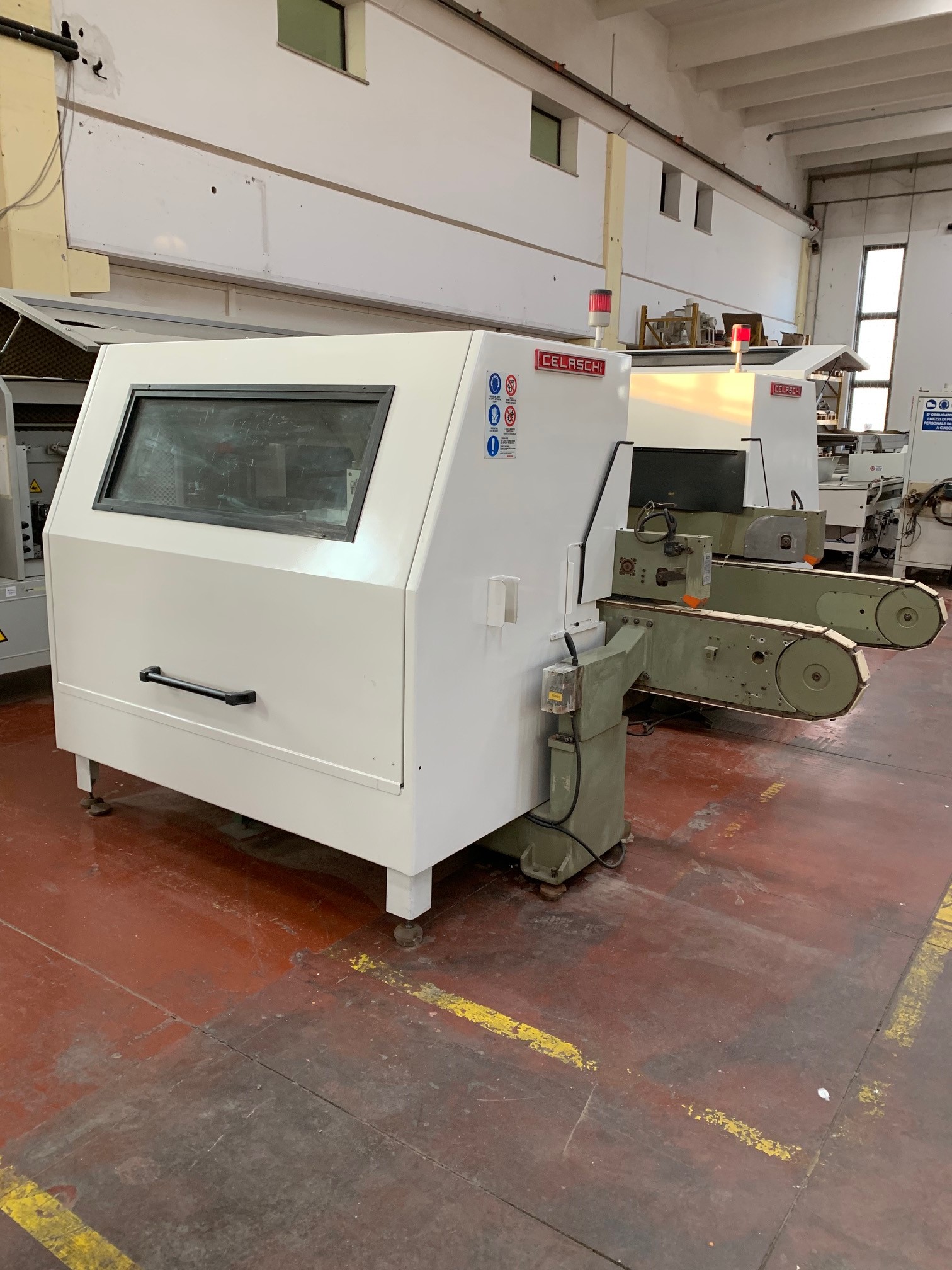

Squadratrici CELASCHI

CELASCHI

Modello:
TSA 280/DS


Descrizione:
TENONATRICE AUTOMATICA A DOPPIA TESTA

Per info e chiamate:

  • Dal lunedì al venerdì:
    8.00 - 12.00 e 13.30 - 17.30
  • Tel: 0445.382443
    Cell: 351 5553277

Documenti Allegati
Nome Link
Descrizione tecnica - CELASCHI TSA 280 DownloadDownload


Contattaci via mail!
Avrai tutte le informazioni di cui hai bisogno

Dati tecnici:

- MACCHINA 1 ° O 2 ° IN LINEA
Macchina ad alte prestazioni.
Struttura robusta in acciaio saldato e sollecitato, dimensionato secondo la configurazione della macchina
e lunghezza.

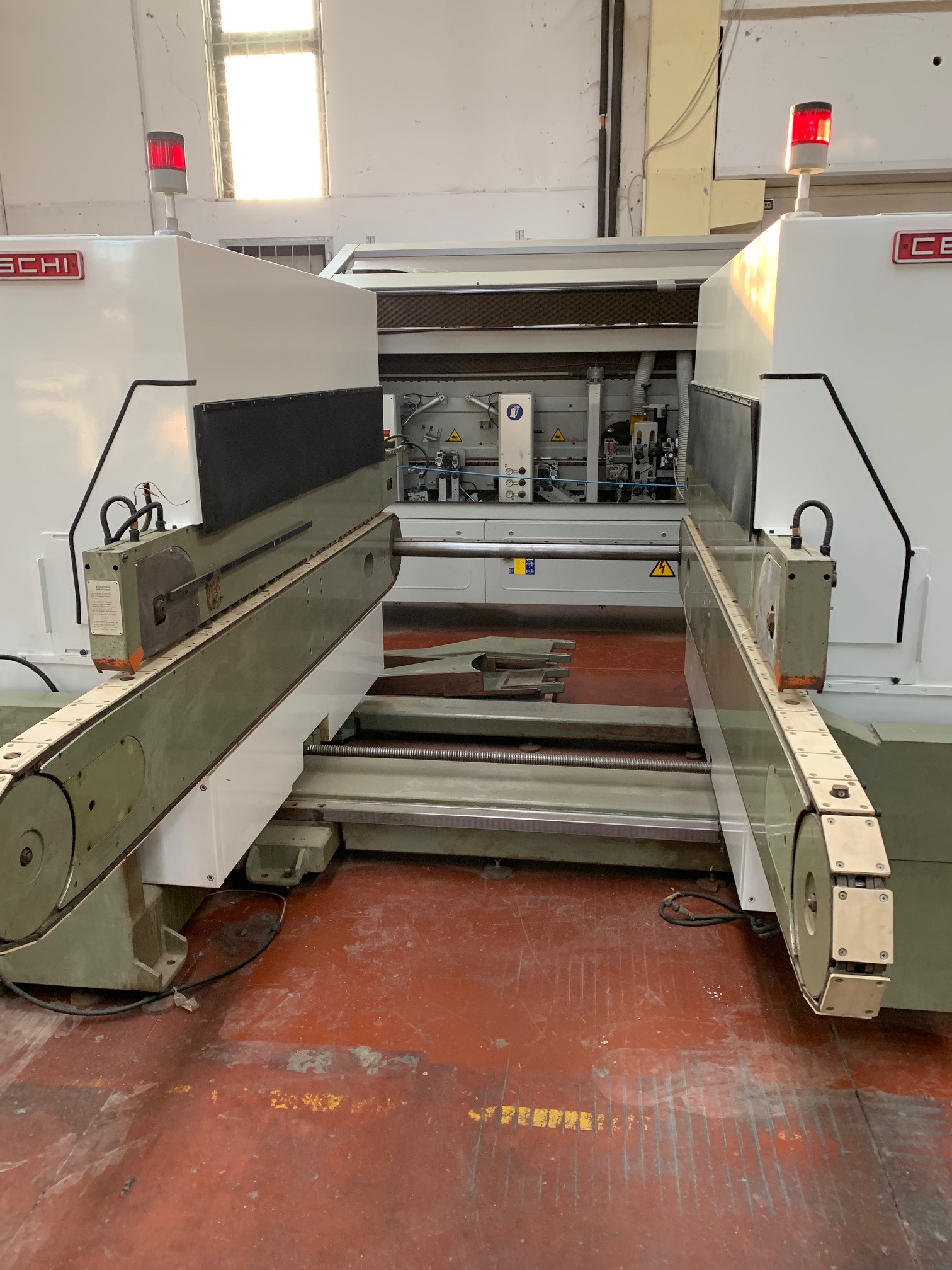

Fisso lato mano sinistra - lato mano destra mobile lungo il doppio
guide in acciaio rettificate, con lubrificazione automatica.
Il controllo di posizionamento è possibile anche con la scheda di controllo remoto.
Relè di sicurezza per impedire l'avvio del lato mobile mentre
chain-track è in esecuzione e per impedire il funzionamento della traccia
mentre il lato mobile viene posizionato.
I perni di giunzione, in acciaio temprato, diametro 16 mm, scorrono
cuscinetti a tenuta di polvere e lubrificati a vita.
Cani pop-up a ogni 400 mm di distanza
I pannelli di rivestimento per pista di catena sono realizzati in gomma vulcanizzata ad alta resistenza su piastre di acciaio.
La piastra di supporto in acciaio ha uno spessore di 2 mm ed è fissata alla parte superiore del collegamento a catena mediante 4 viti.
L'albero di trasmissione bilanciato (diametro 80 mm) ha una cava per chiavetta positiva di grandi dimensioni e guida
rocchetto
I pignoni sono temprati nei punti di contatto.
Travi a pressione superiori hanno una singola cinghia a V con frizione.
Coperture in acciaio per alimentazione e uscita per protezione catena.

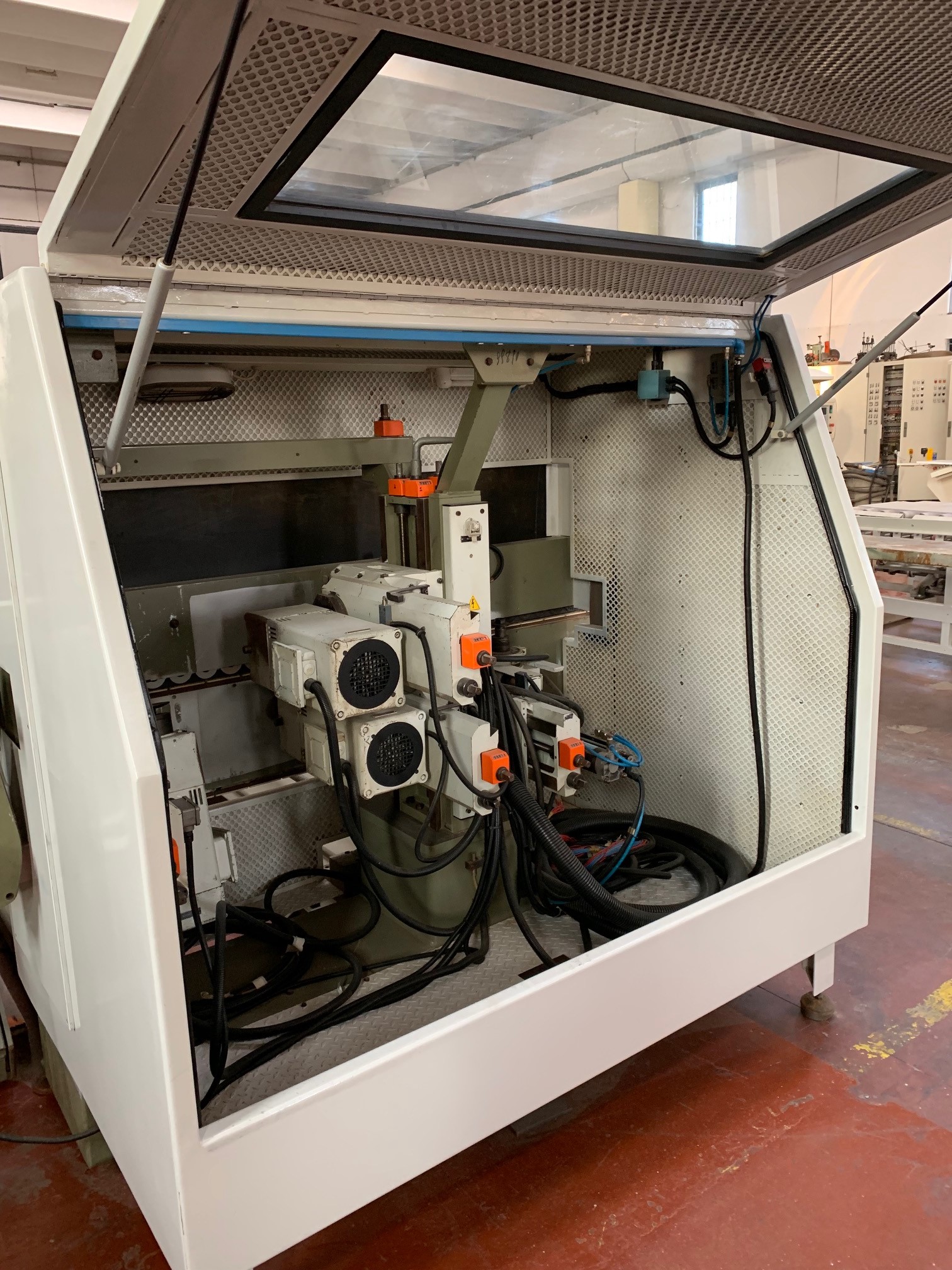

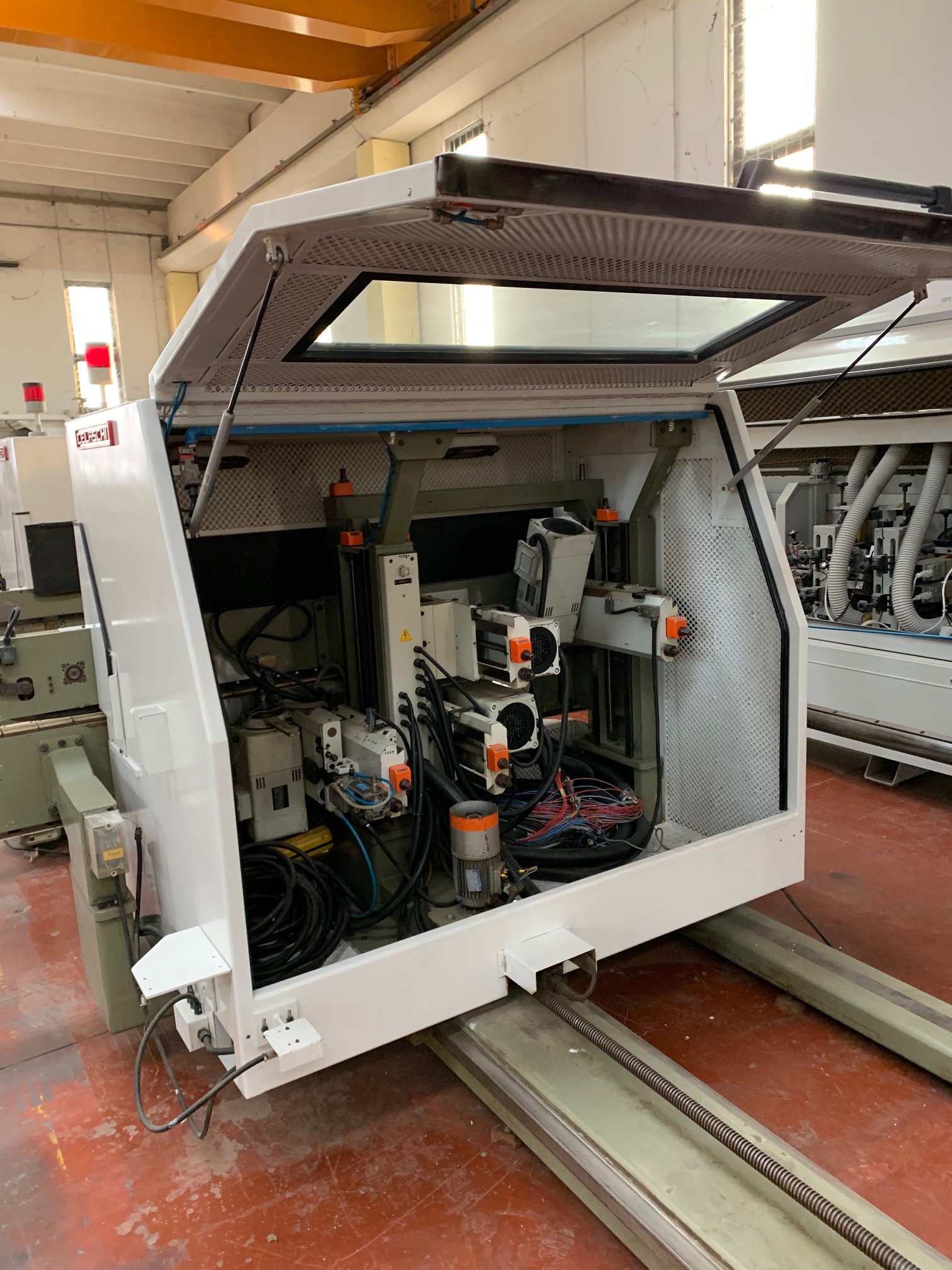

Le colonne che sostengono le unità di lavoro e supporti a slitta / slitta
sono realizzati in solida ghisa con guide a coda di rondine di precisione.
Sistema di lubrificazione centralizzato per tutte le superfici di scorrimento del
sella-scivolo.
Tutte le unità operative sono inclinabili 0-90 gradi.
Tutti i motori di regolazione verticale / orizzontale con letture Siko
Armadio elettrico fornito con cavi di collegamento standard da 3 m.
Cavo di arresto di emergenza sul retro, sicurezza dello spessore sulla parte superiore
Raggi di pressione e pulsante di arresto sul quadro di controllo.
Fotocellule di sicurezza nella parte anteriore
CELASCHI TSA 280 - 380V / 3PH / 50 hz- prolungamento della catena anteriore mm 1100
- LARGHEZZA DI LAVORO MM 220 - 3.000
- SPESSORE DEL PEZZO MM 8-80
- TRAVI A PRESSIONE SUPERIORE CON CINGHIE DI TRASMISSIONE E FRIZIONE
- CATENA DI ALIMENTAZIONE IN FONDO MM. 80 CON CUSCINETTI
- LUBRIFICAZIONE AUTOMATICA DI LETTINI
- LUBRIFICAZIONE AUTOMATICA DELLE CATENA DI ALIMENTAZIONE
- POP UP DOGS DISTANCE 400 MM
- VELOCITÀ DI ALIMENTAZIONE VARIABILE 4-24 MT / MIN
- APERTURA ELETTRONICA DEL LATO MOBILE CON MOTORE A 2 VELOCITÀ
(VELOCE LENTO)
- SOLLEVAMENTO ELETTRONICO DEI TRAVI A PRESSIONE SUPERIORE
- MANUALI E DIAGRAMMI ELETTRICI

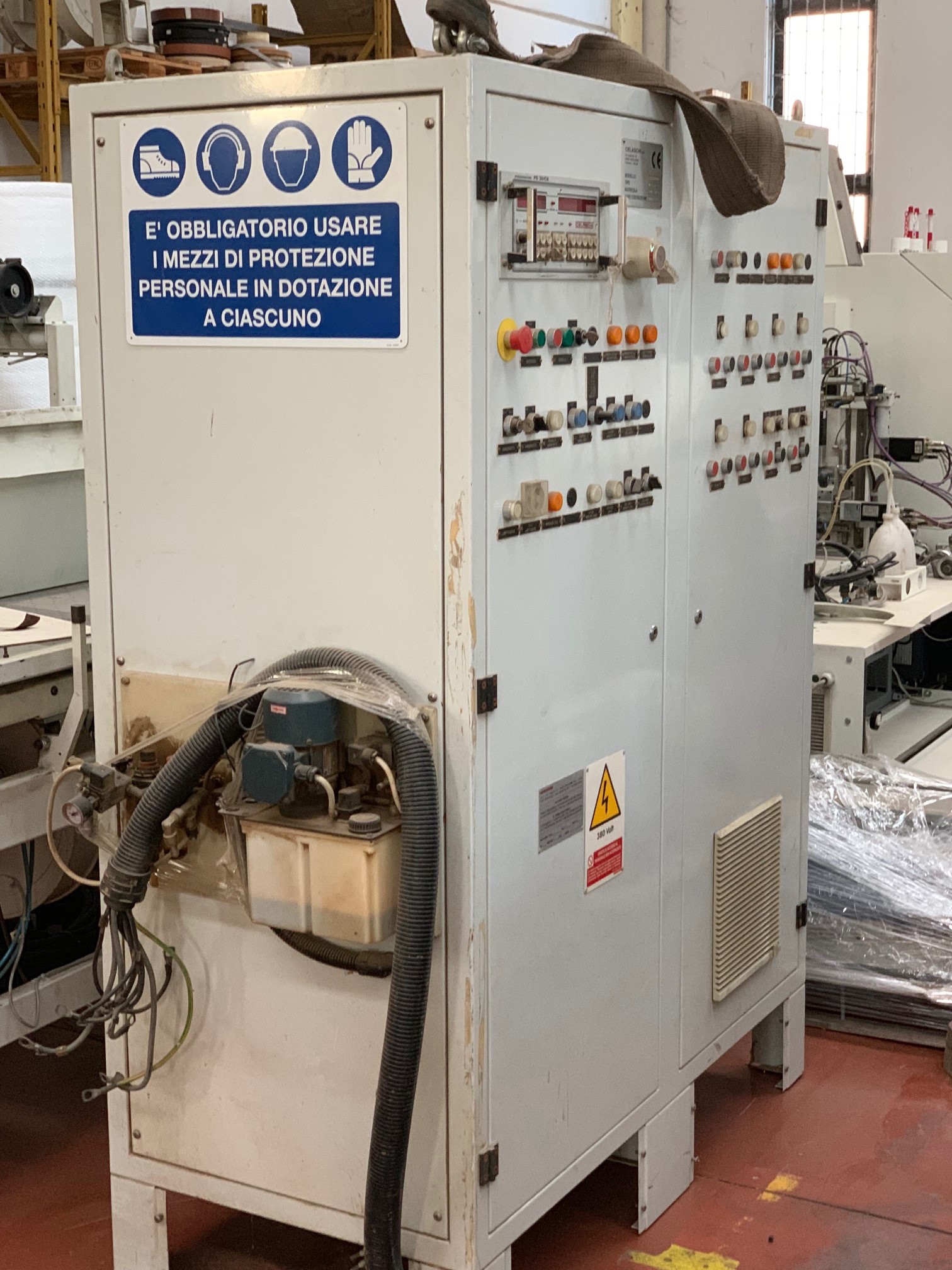

- ARMADIO DI CONTROLLO SEPARATO
- VOLT 380V / 3ph / 50 hertz
MACCHINA ATTREZZATA CON:
- LH RECINTO LATO ORIENTABILE REGOLABILE - REGOLAZIONE ORIZZONTALE MANUALE
1-2 UNITÀ DI TAGLIO / PUNTEGGIO JUMP attaccato agli hogger
- MOTORI 1,6 KW (2,2HP) - 6000 RPM BY INVERTER
- 0-190 gradi inclinabili
- alberi diam 25 X 28 L - utensile max diam 150- DUST OUTLET DIA 80mm
3-4 HOGGING - 5.5 / 8 HP - 6000 RPM
- ALBERI DIA 35x63 - Utensile max diam 250mm
- DUST OUTLET DIAM 120mm
- 0-190 gradi inclinabili
5-6 UNITÀ DI FRESATURA DI SALTO
- CON SALTO PNEUMATICO IN / OUT
- MOTORI PESANTI 10 HP - 6000 RPM
- MOTORI IN POSIZIONE VERTICALE
- ALBERI DIA 40 x 240 - Diametro max utensile 250mm
-DUST OUTLET DIA 140mm
7-8 UNITÀ DI FRESATURA
- MOTORI PESANTI 10 HP - 6000 RPM
- MOTORI IN POSIZIONE VERTICALE
- ALBERI DIA 40 x 240 - Diametro utensile max 250mm - DUST OUTLET DIA 140mm
- ARMADI POLVERE E ACUSTICI
- MOTORI GUIDATI DA INVERTER STATICO
- MOTORE DI AZIONAMENTO PRINCIPALE - VELOCITA 'REGOLABILE PER INVERTER
- CONTROLLO PLC PER LA SELEZIONE DI UNITÀ DI LAVORO
- REGOLAZIONE ELETTRONICA DELL'ALTEZZA (SPESSORE)
- REGOLAZIONE LARGHEZZA ELETTRONICA, PROGRAMMABILE
- ARMADI POLVERI E ACUSTICI
